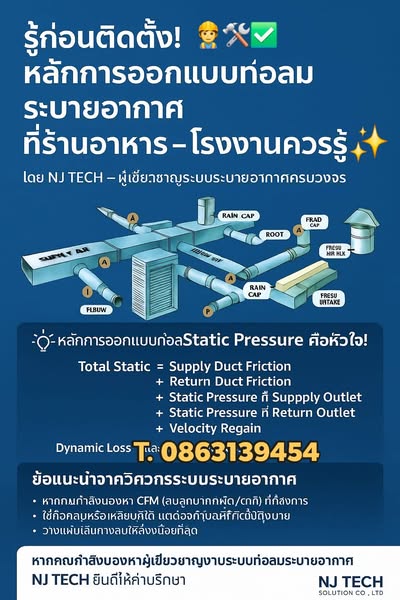

👷✍️💨 “รู้ก่อนติดตั้ง! #หลักการออกแบบท่อลมระบายอากาศ ที่ร้านอาหาร-ภัตาคาร โรงงานควรรู้! ✨” โดย NJ TECH – ผู้เชี่ยวชาญระบบระบายอากาศครบวงจร 👷โทร 0863139454​ .. #การออกแบบท่อลมระบายอากาศ ไม่ได้เป็นแค่การลากท่อจากพัดลมไปปลายทาง แต่เป็น “ศาสตร์ + ศิลป์” ที่ต้องพิจารณาทั้งแรงดัน ความเร็วลม และทิศทางลม เพื่อให้ระบบระบายอากาศ ทำงานเต็มประสิทธิภาพ ประหยัดพลังงาน และไม่เกิดเสียงรบกวน โดยเฉพาะในงานออกแบบร้านอาหาร ห้องครัวเชิงพาณิชย์ หรือโรงงานอุตสาหกรรม ที่ต้องการการระบายควัน กลิ่น และไอร้อนอย่างมีประสิทธิภาพ --- 🔧 1. เข้าใจโครงสร้างระบบท่อลมจากภาพ ในภาพที่คุณเห็นนี้ แสดงส่วนประกอบสำคัญของระบบท่อลมแบบครบวงจร ได้แก่: Supply Air (ลมจ่าย): ลำเลียงลมเย็น หรือลมสะอาดเข้าอาคาร Return Air (ลมย้อนกลับ): ดูดอากาศเก่ากลับสู่พัดลมหรือ AHU อุปกรณ์เสริมต่างๆ เช่น: Elbow, Reducer, Damper, Boot, Rain Cap ท่อทรงเหลี่ยม (Rectangular Duct), ท่อกลม (Round Duct) Fresh Air Intake (ช่องลมจากภายนอก) --- 📐 2. หลักการออกแบบท่อลม – Static Pressure คือหัวใจ! 💡 Static Pressure หรือ ความดันคงที่ในระบบท่อลม เป็นตัวกำหนดว่าจะใช้พัดลมแรงแค่ไหน ขนาดท่อลมต้องเป็นอย่างไร และอุปกรณ์ปลายทางจะทำงานดีแค่ไหน 🔵 สูตรคำนวณ Total Static Pressure: Total Static = Supply Duct Friction + Return Duct Friction + Static Pressure ที่ Supply Outlet + Static Pressure ที่ Return Outlet + Velocity Regain โดย: Friction Loss = แรงต้านที่เกิดจากผนังท่อ การหักมุม ข้อต่อ Dynamic Loss = การสูญเสียแรงดันจากการเปลี่ยนทิศทาง ความเร็ว หรือการกระจายลม หากคำนวณผิด พัดลมจะ "แรงเกิน" หรือ "อ่อนเกิน" ทำให้ระบบกินไฟ เสียงดัง หรือระบายอากาศไม่ทัน --- ⚙️ 3. ตัวอย่างข้อผิดพลาดที่พบบ่อย ท่อลมเล็กเกินไป → ความเร็วลมสูงเกิน → เสียงดัง ข้อต่อ Elbow ชิดกันเกินไป → ความดันตก → ลมไปไม่ถึงปลายทาง ไม่มี Damper ควบคุมทิศทางลม → ลมกระจายไม่ทั่ว ไม่ติดตั้ง Rain Cap หรือ Fresh Air Intake → ความชื้นย้อนเข้า --- ✅ 4. ข้อแนะนำจากวิศวกรระบบระบายอากาศ เลือกขนาดท่อลมตาม CFM (ลมลูกบาศก์ฟุต/นาที) ที่ต้องการ ใช้ท่อกลมหรือเหลี่ยมก็ได้ แต่ต้องคำนวณ Friction ให้ถูก วางแผนเส้นทางลมให้โค้งน้อยที่สุด ตรวจสอบ Pressure Drop ทุกจุด (โดยเฉพาะ Supply & Return) ควรออกแบบและติดตั้งโดยทีมงานมืออาชีพ พร้อมคำนวณ Static Pressure อย่างแม่นยำ --- 🌟 สรุป: อากาศดี เริ่มจากท่อลมที่ออกแบบดี ระบบระบายอากาศที่ดีไม่ใช่แค่มีพัดลมแรง แต่ต้องมี “ท่อลมที่ออกแบบอย่างถูกหลัก” เพื่อให้การไหลของลมเป็นไปอย่างราบรื่น ไม่เสียพลังงาน และสร้างสภาพแวดล้อมที่สบาย ทั้งสำหรับลูกค้าในร้านอาหาร และพนักงานในโรงงาน --- 📌 หากคุณกำลังมองหาผู้เชี่ยวชาญงานระบบท่อลมระบายอากาศ NJ TECH ยินดีให้คำปรึกษา เราคือผู้นำด้านออกแบบ-ติดตั้ง-ซ่อมบำรุง ระบบท่อลม พัดลมดูดอากาศ และระบบระบายควัน ด้วยทีมวิศวกรมืออาชีพ 📞 ติดต่อเลย เพื่อขอแบบ หรือขอวัดหน้างาน ปรึกษาฟรี! โทร 0863139454​ 🌐 Kruger Fan by NJ TECH SOLUTION CO., LTD
